Періодичні випробування кабельних ліній 6–35 кВ: методика від СМ ЕЛЕКТРО

Кабельні лінії середньої напруги (6–35 кВ) — це ключовий елемент розподільчих мереж промислових підприємств, ТЕЦ, підстанцій та міських електромереж. У цій статті електротехнічна лабораторія СМ ЕЛЕКТРО розбирає методику замірів опору ізоляції та tan δ, норми ДБН і ПУЕ та формування протоколів.

Чому регулярні випробування кабельних ліній 6–35 кВ обов’язкові

Відмова ізоляції загрожує аварійними зупинками та пожежною небезпекою. Відповідно до ПУЕ та ДБН П.1.1-70, планові випробування проводяться кожні 1–3 роки. Регулярна діагностика дозволяє:

• виявити деградацію ізоляції на ранній стадії;
• запобігти короткому замиканню та пробою кабелю;
• продовжити термін служби кабельної лінії.

Основні види періодичних випробувань кабельних ліній середньої напруги

1. Вимірювання опору ізоляції — базовий метод, що визначає стан оболонки, жил та екранів.
2. Визначення тангенса кута діелектричних втрат (tan δ) — оцінює вологість та старіння ізоляції.
3. Випробування діючою напругою — підтверджує працездатність кабелю в робочих умовах.
4. Вимірювання опору заземлення — забезпечує безпечний рівень заземлення.
5. Візуальний контроль та термографія — виявляє локальне перегрівання муфт.

Методика вимірювання опору ізоляції кабельних ліній 6–35 кВ

1. Підготовка мегаомметра з номінальною напругою 2500–5000 В.
2. Вимірювання опору між жилами та між кожною жилою і оболонкою.
3. Фіксація значень не раніше ніж через 60 секунд після подачі напруги (R60).
4. Повторення замірів у трьох точках для усунення похибки контактів.

Виміри tan δ та діагностика стану ізоляції

Тангенс кута діелектричних втрат — чутливий індикатор вологи та старіння ізоляції:

• tan δ 0,004–0,008 — нормальний стан для XLPE ізоляції;
• tan δ > 0,015 — ознака значної деградації ізоляції;
• Нелінійна залежність tan δ(U) — маркер наявності локальних дефектів.

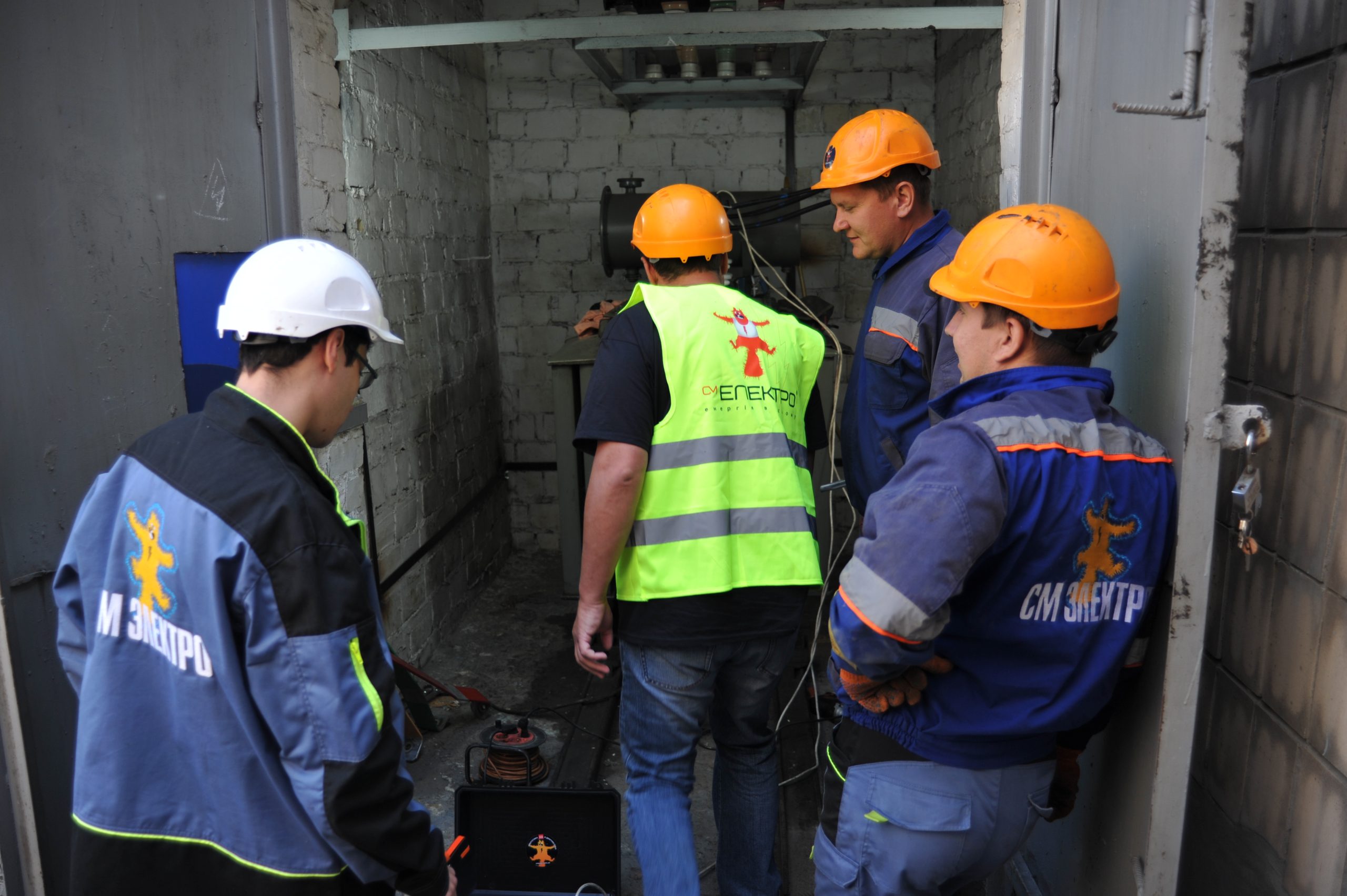

Як проводить діагностику кабельних ліній електротехнічна лабораторія СМ ЕЛЕКТРО

Компанія СМ ЕЛЕКТРО — провідна електротехнічна лабораторія Києва з досвідом роботи на об’єктах 0,4–110 кВ. Ми діємо згідно з вимогами:

• ДБН В.2.5-23 — щодо електроустановок;
• ДБН П.1.1-70 — випробування електрообладнання;
• ПУЕ — технічна експлуатація.

Наші інженери виїжджають на об’єкти з власним портативним обладнанням та складають офіційні протоколи випробувань для Держенергонагляду.

Що входить до протоколу випробувань кабельних ліній

1. Дані про об’єкт: марка кабелю, довжина, рік введення в експлуатацію.
2. Перелік виконаних випробувань із зазначенням методики.
3. Таблиця замірів опору ізоляції та tan δ.
4. Порівняння з нормативними значеннями.
5. Висновок про придатність або необхідність ремонту/заміни.
6. Дата, підписи та печатка виконавця.

Терміни та вартість періодичних випробувань

Стандартний комплекс замірів для однієї кабельної лінії 6–35 кВ включає вимірювання опору ізоляції, tan δ та пробу діючою напругою. Термін виконання — 1–3 робочі дні залежно від протяжності та доступності об’єкта. Вартість розраховується індивідуально після аналізу обсягу робіт.

Висновок

Періодичні випробування кабельних ліній 6–35 кВ — це інвестиція в безпеку та безперебійність енергопостачання. Довірте комплексну діагностику електротехнічній лабораторії СМ ЕЛЕКТРО та отримайте повний пакет документів для технічного відділу.
